CBB20 金属化聚丙烯薄膜扁形轴向电容器
|
采用金属化聚丙烯薄膜无感式卷绕、迈拉胶带封装、镀锡铜线轴向引出，具有体积小、高绝缘、低损耗、低温升、便于安装等特点。
适用于电源、音响分频等 各种滤波、降噪和低脉冲电路中。
|
|

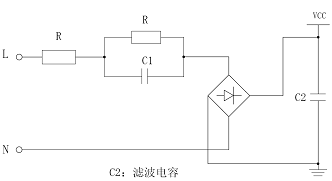

典型线路图：
|
|
引用标准
|
GB10190﹑IEC 60384-16
|
|
气候类别
|
40/85/21
|
|
额定电压
|
250VDC～630VDC
|
|
容量范围
|
1μF～40μF
|
|
容量偏差
|
±5%(J)、±10%(K)
|
|
耐电压
|
极间
|
1.6*UR(VDC)/10s
|
|
绝缘电阻(20℃)
|
极间
|
≥30000MΩ, CR≤0.33μF (100Vdc,60s)
≥7500S, CR >0.33μF (100Vdc,60s)
|
|
极壳
|
≥100000MΩ ( 100Vdc,60s)
|
|
损耗角正切(20℃)
|
≤0.002 (1KHz )
|
|
常用规格 （Unit：mm）
|
|
Rated Cap.
|
250/275VDC
|
400VDC
|
630VDC
|
|
L
|
W
|
H
|
Фd
|
L
|
W
|
H
|
Фd
|
L
|
W
|
H
|
Фd
|
|
1.0μF
|
25
|
5.0
|
12
|
0.8
|
25
|
8.0
|
14
|
0.8
|
25
|
11.5
|
19
|
0.8
|
|
1.2μF
|
25
|
6.5
|
13
|
0.8
|
25
|
9.0
|
15
|
0.8
|
25
|
13.5
|
19
|
0.8
|
|
1.5μF
|
25
|
7.5
|
14
|
0.8
|
25
|
10
|
16.5
|
0.8
|
25
|
14.5
|
22
|
0.8
|
|
2.0μF
|
25
|
9.0
|
15.5
|
0.8
|
25
|
12
|
18.5
|
0.8
|
25
|
14
|
22
|
0.8
|
|
2.2μF
|
26
|
9.5
|
15.5
|
0.8
|
25
|
13
|
19
|
0.8
|
31
|
16
|
22.5
|
0.8
|
|
2.5μF
|
26
|
10.0
|
16.5
|
0.8
|
25
|
14
|
20
|
0.8
|
31
|
17
|
23.5
|
0.8
|
|
3.3μF
|
26
|
12
|
18
|
0.8
|
31
|
13
|
19.5
|
0.8
|
31
|
20
|
26.5
|
0.8
|
|
3.5μF
|
26
|
12.5
|
18.5
|
0.8
|
31
|
13.5
|
20
|
0.8
|
36
|
18.5
|
24
|
0.8
|
|
4.0μF
|
26
|
13.5
|
19.5
|
0.8
|
31
|
15
|
21
|
0.8
|
36
|
19.5
|
26
|
0.8
|
|
4.7μF
|
26
|
14.5
|
21
|
0.8
|
31
|
16
|
22.5
|
0.8
|
36
|
21.5
|
28
|
0.8
|
|
5.6μF
|
31
|
14
|
20
|
0.8
|
31
|
18
|
24
|
0.8
|
36
|
24
|
30
|
0.8
|
|
6.8μF
|
31
|
15.5
|
21.5
|
0.8
|
31
|
20
|
26.5
|
0.8
|
46
|
22
|
28
|
0.8
|
|
8.2μF
|
31
|
17
|
23.5
|
0.8
|
36
|
19.5
|
26
|
0.8
|
46
|
24.5
|
30
|
0.8
|
|
10.0μF
|
31
|
19.5
|
25.5
|
1.0
|
36
|
22
|
28.5
|
1.0
|
46
|
26.5
|
33
|
1.0
|
