MKP/MKPH 小型化系列
|
专为满足小功率、超薄型电磁炉市场需求而设计、制造的小型化产品，性价比高。
分别用于茶炉、超薄电磁炉的干扰抑制、 平滑滤波、谐振电路。
|
|

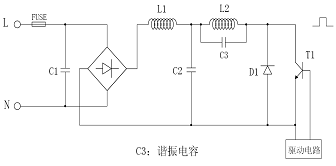

典型线路图：
|
|
引用标准
|
275VAC/400VDC : GB/T14472 、IEC384-14、 UL1283
1200VDC : GB/T3984.1-2004、GB/T3984.2-2004
|
|
气候类别
|
40/105/21
|
|
额定电压
|
275VAC(C1); 400VDC(C2); 1200VDC(C3)
|
|
容量范围
|
0.01μF～10μF
|
|
容量偏差
|
±5%(J)、±10%(K)
|
|
耐电压
|
极间
|
1.5*UR/ 10s
|
|
极壳
|
2*UR+1000（VAC）/ 60s(≥2000VAC)
|
|
绝缘电阻(20℃)
|
极间
|
≥15000S, CR≤0.33μF (100Vdc,60s)
≥5000S , CR >0.33μF (100Vdc,60s)
|
|
极壳
|
≥30000MΩ (100Vdc,60s)
|
|
损耗角正切(20℃)
|
≤0.001 (1KHz )
|
|
常用规格 （Unit：mm）
|
|
Rated Cap.
|
L
|
W
|
H
|
P
|
Фd
|
|
C1: 275VAC
|
|
1.0μF
|
30
|
7
|
15
|
26.5
|
0.8
|
|
2.0μF
|
30
|
9.1
|
17
|
26.5
|
0.8
|
|
3.3μF
|
30
|
12
|
22
|
26.5
|
0.8
|
|
C2: 400VDC(275VAC)
|
|
4.0μF
|
30
|
20
|
29
|
13.5
|
24.5
|
|
4.0μF
|
30
|
12.5
|
22
|
26.5
|
1.0
|
|
5.0μF
|
30
|
22.5
|
16
|
26.5
|
1.0
|
|
5.0μF
|
30
|
11.5
|
27
|
26.5
|
1.0
|
|
C3: 1200VDC
|
|
0.24μF
|
28.6
|
12.7
|
22.0
|
24.5
|
1.0
|
|
0.27μF
|
28.5
|
20.5
|
15.5
|
24.5
|
1.0
|
|
0.27μF
|
29.0
|
13.5
|
23.0
|
24.5
|
1.0
|
|
0.30μF
|
28.5
|
21.5
|
16.5
|
24.5
|
1.0
|
|
0.30μF
|
29
|
13.5
|
24.5
|
24.5
|
1.0
|
