MKP-X2 阻容降压专用交流安规电容器
|
优化系列X2认证型，采用高分子聚丙烯薄膜介质、加厚型金属化电极、 全自动喷焊工艺，94V0级阻燃PBT塑壳、耐湿热环氧树脂密封、 CP线引出。
高耐压、耐湿热、低容降，专用于阻容降压电路， 如LED驱动模块、电表、小家电等低功率电子消费产品。
|
|
典型线路图：
|
|
认证标志
|
UL&CUL、VDE&ENEC、CQC、KC
|
|
执行标准
|
GB/T14472-1998,UL60384-14,IEC60384-14
|
|
气候类别
|
40/105/21(VDE,ENEC, CQC); 40/110/56/B (UL&CUL)
|
|
认证类别
|
X2
|
|
额定电压
|
250/275/310VAC (50/60Hz)
|
|
容量范围
|
0.22μF～3.3μF
|
|
容量偏差
|
±5%(J)、±10%(K)
|
|
耐电压
|
极间
|
4.3*UR（VDC）/10s
|
|
极壳
|
2*UR+1500（VAC）/ 60s (2000VAC min)
|
|
绝缘电阻(20℃)
|
极间
|
≥15000MΩ, CR≤0.33μF (100Vdc,60s)
≥5000S , CR >0.33μF (100Vdc,60s)
|
|
极壳
|
≥30000MΩ (100Vdc,60s)
|
|
损耗角正切(20℃)
|
CR≤1μF
|
≤0.001(1KHz); ≤0.003(10KHz)
|
|
CR>1μF
|
≤0.002(1KHz)
|
|
电压爬升率 (dv/dt)
|
100V/μs Max
|
|

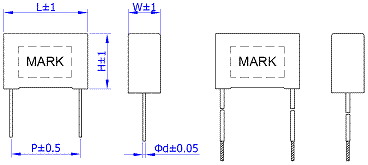

常用规格 （Unit：mm）
|
|
RatedCap.
|
L
|
W
|
H
|
P
|
Фd
|
|
0.22μF
|
18.0
|
8.5
|
14.5
|
15.0
|
0.8
|
|
0.33μF
|
18.0
|
10.0
|
15.8
|
15.0
|
0.8
|
|
0.47μF
|
18.0
|
11.2
|
19.2
|
15.0
|
0.8
|
|
0.22μF
|
26.3
|
7.0
|
16.5
|
22.5
|
0.8
|
|
0.33μF
|
26.3
|
8.5
|
17.0
|
22.5
|
0.8
|
|
0.47μF
|
26.3
|
10.0
|
19.0
|
22.5
|
0.8
|
|
0.68μF
|
26.3
|
10.0
|
19.0
|
22.5
|
0.8
|
|
0.82μF
|
26.3
|
11.0
|
20.0
|
22.5
|
0.8
|
|
1.0μF
|
26.3
|
13.0
|
23.0
|
22.5
|
0.8
|
|
0.47μF
|
31.0
|
9.0
|
18.0
|
27.5
|
0.8
|
|
0.68μF
|
31.5
|
10.8
|
19.5
|
27.5
|
0.8
|
|
1.0μF
|
31.5
|
10.8
|
19.5
|
27.5
|
0.8
|
|
1.0μF
|
31.5
|
13.0
|
21.6
|
27.5
|
0.8
|
|
1.2μF
|
31.5
|
13.0
|
21.6
|
27.5
|
0.8
|
|
1.5μF
|
31.5
|
14.0
|
25.0
|
27.5
|
0.8
|
|
1.8μF
|
32.0
|
16.0
|
25.5
|
27.5
|
0.8
|
|
2.0μF
|
32.0
|
15.0
|
30.0
|
27.5
|
0.8
|
|
2.2μF
|
32.0
|
15.0
|
30.0
|
27.5
|
0.8
|
